5 LOẠI TỦ ĐIỆN PHỔ BIẾN CHO CÁC CÔNG TRÌNH THỢ ĐIỆN CẦN BIẾT?

Đăng bởi Admin vào lúc 13/08/2018

1. Tủ điện là gì?

  • Tủ điện tên Tiếng Anh là Electrical Enclosure hay Electrical Cabinet là thiết bị đùng để chứa các thiết bị điện khác như: Thiết bị đóng cắt, thiết bị chuyển mạch, thiết bị cảnh báo, đồng hồ đo điện,….
  • Tủ điện cùng với các thiết bị điện bên trong nó được đặt tại các Trạm biến áp, tại các tòa nhà, tại các công trình dân dụng, công nghiệp, tại các hộ dân để phân phối điện  và bảo vệ các thiết bị đặt sau nó.
  • Tủ điện tùy theo nhu cầu sử dụng sẽ có kích thước khác nhau, chủ yếu được làm từ thép mạ kẽm sơn tĩnh điện chống rỉ hoặc nhựa Composit chống cháy.

2. Phân loại tủ điện và chức năng của mỗi loại?

a. Tủ điện phân phối tổng MSB ( tên Tiếng Anh là Main Distribution Switchboard )

  • Là thành phần quan trọng nhất trong mạng điện hạ thế, được lắp đặt tại trung tâm điều hành của nhà máy, nhà xưởng, chung cư, trung tâm thương mại, siêu thị, trường học,..
  • Tủ điện MSB được làm từ thép mạ kẽm và được sơn tĩnh điện 2 lớp theo tiêu chuẩn IEC 604391, IEC 60529
  • Tủ phân phối điện MSB thường được thiết kế theo dạng Module chức năng khác nhau, có thể cô lập từng Module khi cần bảo dưỡng hoặc xử lý sự cố.

b. Tủ điện chuyển mạch ATS ( tên Tiếng Anh là Automatic Transfer Switch )

  • Có nhiệm vụ chuyển mạch nhanh chóng, kịp thời cho tải phía sau khi nguồn cấp điện từ điện lưới có sự cố sang nguồn dự phòng, chủ yếu là máy phát điện. Khi nguồn điện lưới hoạt động trở lại thì ATS cũng chuyển mạch nhanh cho tải phía sau sử dụng, đồng thời tự động tắt máy phát điện.
  • Thời gian chuyển mạch từ lưới sang máy phát điện thông thường là 5 đến 30 giây. Khi điện lưới được phục hồi thì ATS nhanh chóng chuyển tải sang điện lưới và máy phát điện tự động tắt sau khoảng 1 đến 2 phút sau thời gian chạy làm mát.
  • ATS có thể điều chỉnh được thời gian chuyển mạch, có thể vận hành tự động hoặc bằng nhân công chủ động.

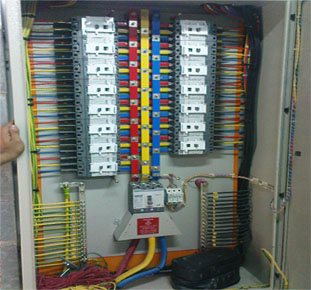

c. Tủ phân phối điện DB ( Tên Tiếng Anh là Distribution Board )

  • Thường được đặt sau tủ điện phân phối tổng MSB cung cấp điện cho một nhóm thiết bị hoặc một thiết bị chuyên dụng cần được cô lập như hệ thống trạm bơm, lò hơi, động cơ tiêu thụ điện  với dòng điện định mức dưới 1000A
  • Bên trong tủ phân phối điện DB thường gồm có MCCB tổng kết nối đến các MCB nhánh phía sau qua hệ thống thanh cái bằng đồng.

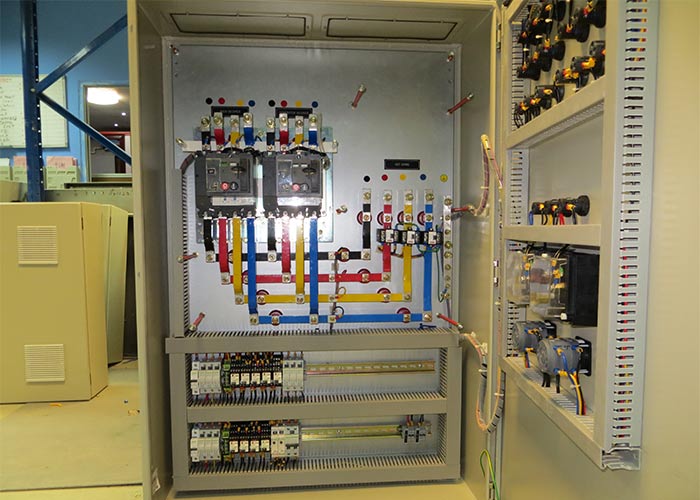

Tủ điện ATS

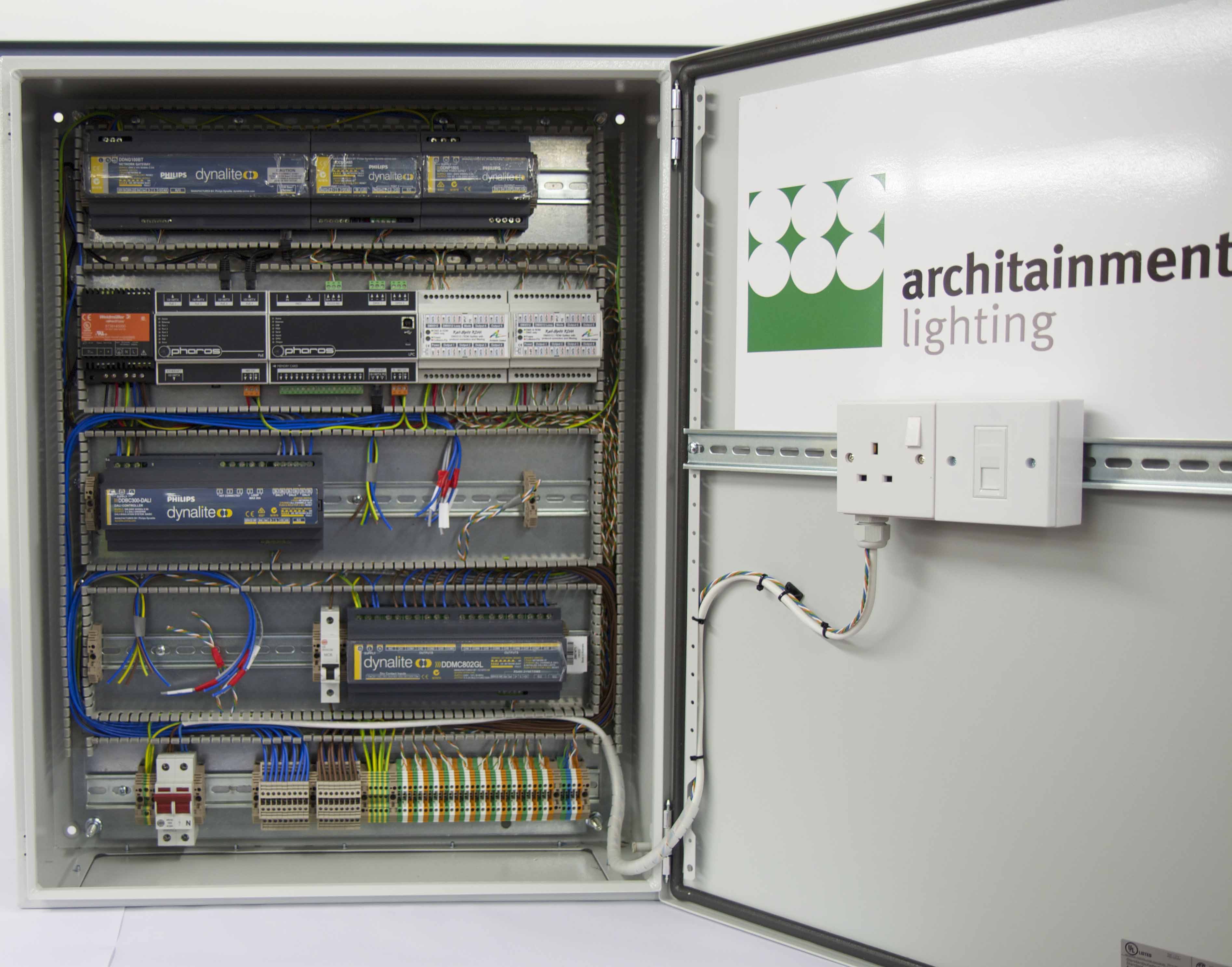

d. Tủ điều khiển hệ thống chiếu sáng

  • Thường được sử dụng cho hệ thống chiếu sáng lớn như hệ thống đèn đường công cộng, chiếu sáng bệnh viện, siêu thị, tòa nhà văn phòng,…
  • Bên trong tủ điện chiếu sáng thường có hệ thống các MCB và Rơ le thời gian để bật, tắt các thiết bị chiếu sáng theo thời gian được đặt từ trước.

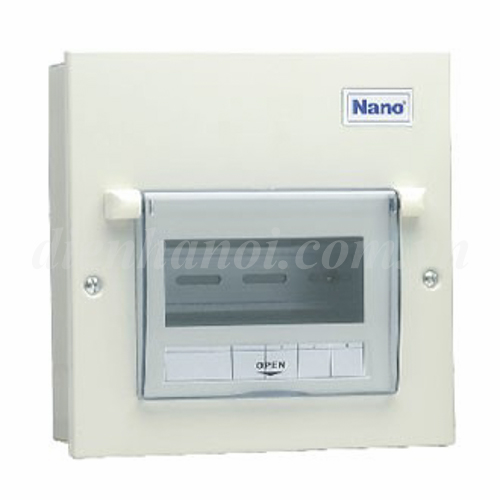

e. Tủ điện dân dụng cho gia đình

  • Tủ thường được lắp để điều khiển hệ thống điện cho mỗi hộ gia đình.
  • Có thể sử dụng tủ điện nổi bằng thép sơn tĩnh điện lắp nổi hoặc tủ điện bằng nhựa chống cháy lắp âm.
  • Bên trong tủ điện cho hộ gia đình chủ yếu chứa MCB, RCBO, ELCB đi đến các tầng, các phòng chức riêng cho nhà bếp, phòng khách, phòng tắm, … và cho các thiết bị đặc biệt cần cô lập như điều hòa, máy giặt, bình nóng lạnh, bếp điện từ.

3. Địa chỉ mua tủ điện giá rẻ, uy tín tại Hà Nội?

  • Thiết bị điện Huy Quang là đơn vị chuyên gia công, phân phối các sản phẩm tủ điện dân dụng và công nghiệp cho các công trình, hộ dân tại Hà Nội và các tỉnh miền Bắc.
  • Tủ điện được Thiết bị điện Huy Quang gia công, phân phối tại Hà Nội gồm có vỏ tủ điện sơn tĩnh điện EMD, tủ điện nhựa âm tường Sino, tủ điện kim loại sơn tĩnh điện Nano có giá rẻ nhất, chiết khấu cao nhất, uy tín nhất và chất lượng đảm bảo nhất hiện nay bởi quy trình vận hành được tối giản triệt để.

Xem các sản phẩm tủ điện tại: https://www.dienhanoi.com.vn/tu-dien
