CẤU TẠO, KÍCH THƯỚC CỦA TỦ ĐIỆN ÂM TƯỜNG SINO THỢ ĐIỆN CẦN BIẾT

Trước đây, tủ điện ít được sử dụng mà thay vào đó là bảng điện tổng bằng nhựa hoặc bằng gỗ gắn lên tường làm nơi tập trung phân phối điện đi toàn bộ căn nhà.

Việc sử dụng bảng điện lắp nổi ẩn chứa nhiều rủi ro cho người sử dụng nhất là nhà có trẻ con và người già. Đã có rất nhiều trường hợp tai nạn thương tâm do người dùng vô tình chạm vào thiết bị điện gắn trên bảng điện, nhiều trường hợp chập cháy điện do côn trùng gây đoản mạch điện.

Tủ điện nói chung và tủ điện âm tường nói riêng ra đời giải quyết những vấn đề trên của Bảng điện.

Tủ điện âm tường được sử dụng nhiều nhất hiện nay là tủ điện nhựa âm tường của hãng Sino.

Để thuận tiện cho việc thao tác, lắp đặt, vận hành, Thiết bị điện Huy Quang xin được mô tả cấu tạo, thông số kỹ thuật và kích thước các loại Tủ điện nhựa âm tường Sino:

  1. Đặc điểm:
  • Tiêu chuẩn: BS 5486-1, IEC439-3
  • Cấp độ bảo vệ : IP40
  • Khả năng chứa: 3 đến 18 Module (Aptomat tép)
  • Mặt tủ: Được thiết kế  với bề mặt con tạo nên kiểu dáng trang nhã và sang trọng cho sản phẩm
  • Thân tủ: Làm băng kinh loại sơn tĩnh điện
  • Tiếp điểm nối đất bằng hợp kim đồng mạ niken

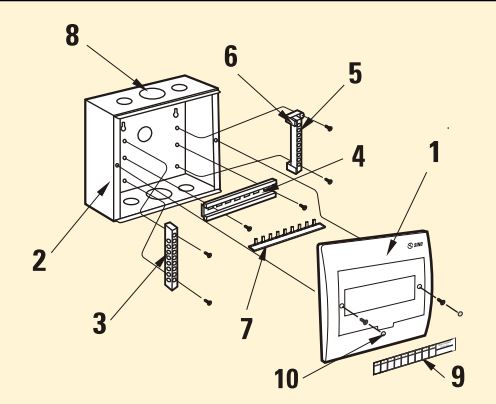

  1. Mô tả Tủ điện nhựa âm tường Sino
  • Mặt tủ nhựa ABS được tăng cường phụ gia chống ngả màu, chống va đập.
  • Hộp kim loại sơn tĩnh điện chống rỉ sét hoặc hộp âm nhựa tự chống cháy.
  • Ray cài át bằng nhôm định hình vĩnh cữu chống rỉ sét.
  • Tiếp điểm dây trung tính bằng hợp kim đồng mạ niken
  • Giá đỡ cầu trung tính bằng nhựa Polyamide chịu điện áp 2000V
  • Thanh đồng được bọc nhựa cách điện
  • Lỗ vào ra dây các kích thước 20, 25, 32mm
  • Thanh đồng được bọc cách điện
  • Bảng chỉ dẫn mạch điện bảo vệ.
  • Nút đậy che vít

  1. Kích thước
